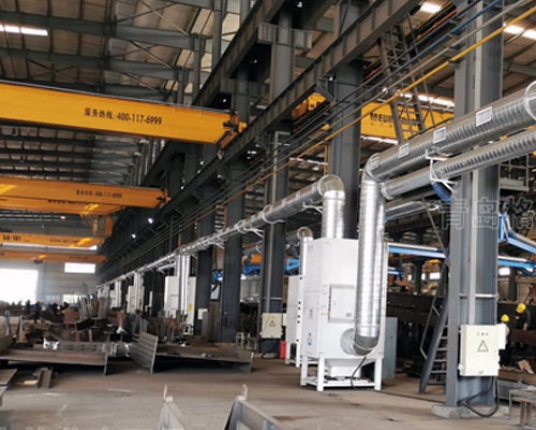

吹吸式焊烟收集净化系统，是在车间一侧布置回风管道和送风管道，另外一侧反向对称布置送风管道和回风管道，充分利用除尘器本身的动力源，回风管道捕捉经送风管道吹到铝合金蛋壳型回风口附件的焊接烟尘后，经过除尘器过滤后，洁净的空气再经过排风风机送到送风管道，经过铝合金鼓型喷流风口再将本侧面的焊接烟尘吹到对面，在焊接区域的上方形成一层焊接烟尘捕捉的气幕，周而复始，循环过滤。

吹吸式焊烟除尘系统是带有多个出风口和吸风口的管道，一或两套风机和过滤器。管道一般安装在车间内4-6米（焊接烟尘悬浮层）的高度。通过吹吸气流，焊接区域就被管路包围起来，这样不但可以控制单个设备散发的有害物，而且可以对整个车间的有害物进行有效的控制。若在厂房某一高度并排布置多个喷口，将具有一定能量的空气射入大空间，形成前进方向一致的多股平行射流，射流在这个区域内的运动近似于平面运动，形成水平的空气屏障。

一端的管道吹出气体，而对面一端吸入气体。污染的空气进入系统过滤，过滤后的空气再循环回到车间，吸取不干净空气和再循环干净空气是一个连续的过程。这样在整个区域内就形成了不断的空气循环，焊接烟雾被不断的收集起来并保持车间内空气质量符合环境标准。

这种送风方式特别适合于大工件焊接烟尘治理。优势在于只有主管道，没有分支管道，主机位置可根据现场灵活选择，减少管道与车间吊拉作业时的干涉。

吹吸式焊烟除尘系统适应工况：

适用于各种焊接（电弧焊、二氧化碳保护焊、MAG 焊接、碳弧气刨焊、气熔割、特殊焊接等）、抛光、切割、打磨等场所产生烟尘和粉尘的净化以及对稀有金属、贵重物料的回收等。

吹吸式焊烟除尘系统应用行业：

广泛应用于车厢焊接、集装箱焊接、压力容器焊接、钢结构加工、钢桥制造等大型工件焊接车间烟尘净化。
