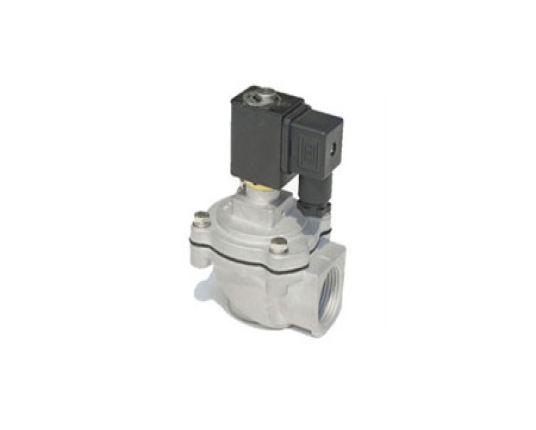

TMF-Z型电磁脉冲阀是脉冲清灰系统中使用zui早，技术zui为成熟的一种阀门，它的进出口夹角为 90 ，称为直角阀，具有安装方便，气流通畅，能提供的清灰振动气流，适用于各种滤袋（圆袋，扁袋，异形袋，金属纤维袋），滤筒，陶瓷管和塑烧板等过滤元件的清灰。

构造和特点 ：

　　TMF-Z直角式电磁脉冲阀的阀体，阀盖采用铝合金压铸制成，经表面处理后，具有良好的防腐蚀性能。膜片及密封垫采用新工艺硫化和复合。电磁先导头选用高效磁性材料和不锈钢隔磁材

料组成，弹簧和紧固件均采用不锈钢材料，阀的进出口内螺纹分别与分气箱（气包）的接管和除尘器喷吹管相连接。

　　本公司生产的电磁脉冲阀设计，工艺成熟，装备精良，并选用优质材料制造，因此制成的产品具有如下的特点:

　　1、能提供20，25，40S，50S，62S，76S六种规格的阀供各种不同处理（净化）风量的脉冲袋式除尘器选用。

　　2、阀体，阀盖压铸致密，表面覆盖透明漆，提高防腐蚀性能。

　　3、膜片上的密封垫采用金属与橡胶复合，刚性好，不泄漏。

　　4、电磁先导头吸力大，动作灵敏可靠。

　　5、阀的开启性能好，在额定电压 85%时能正常开启。

　　6、阀的关闭性能好，在 0。15Mpa 气压时能可靠关闭。

　　7、同一种型号，规格的产品所有另，部件能通用，互换。

　　8、性能稳定可靠，膜片使用寿命达到 100 万次以上或三年。

工作原理：

　　膜片把电磁脉冲阀分成前，后二个气室，当接通压缩空气时，压缩空气通过节流孔进入后气室，此时后气室压力将膜片组件紧贴阀的输出口，电磁脉冲阀处于"关闭"状态。

　　脉冲喷吹控制仪的电信号使电磁脉冲阀衔铁后移，阀后气室放气孔打开，后气室迅速失压，膜片组件后移，压缩空气通过阀输出口喷吹，电磁脉冲阀处于"开启"状态。

　　脉冲喷吹控制仪电信号消失，电磁脉冲阀衔铁复位，后气室放气孔关闭，后气室压力升高使膜片组件紧贴阀的输出口，电磁脉冲阀又处于"关闭"状态。

技术参数：

工作压力：0.3-0.6Mpa

工作介质：清洁空气

电压DC24V/AC220V

 电流：800ma/60ma

使用环境：-10℃-55℃

空气温度：≤85%

使用寿命：100万次或2-3年。
